臥式回轉滾筒烘干機主要適用于顆粒狀物料、粉狀物料、有粘結性質物料等，廣泛適用于冶金、建材、食品、輕工、化工、煤炭、醫藥等產業中。
臥式回轉滾筒烘干機主要以煤為熱源，也可以使用煤氣、天然氣、生物質顆粒等燃料作為熱源使用。我廠根據用戶使用不同的燃料，設計相應熱源裝置與烘干機配套使用。
15136199886（微信同號）
尊敬的【滾筒烘干機】客戶，您好！重研發是百信機械的經營之道！真干，實干，中國夢就在前方！擁抱創新，敢于革新，開啟企業新紀元！百信自創辦以來一直致力于農業、工業、食品、化工、醫藥等行業原料和物料的烘干領域技術探索和經驗積累，已經為眾多客戶提供過重研發的【滾筒烘干機】產品！

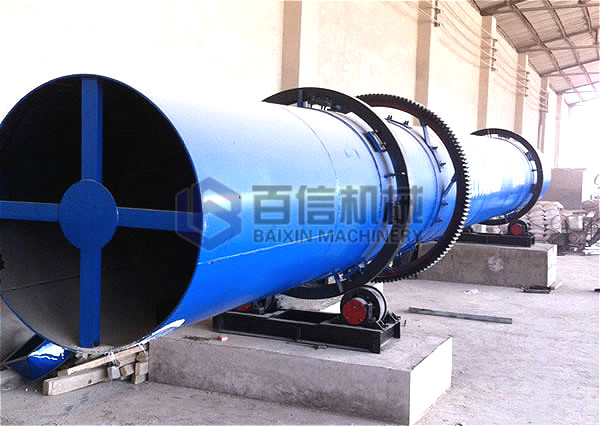

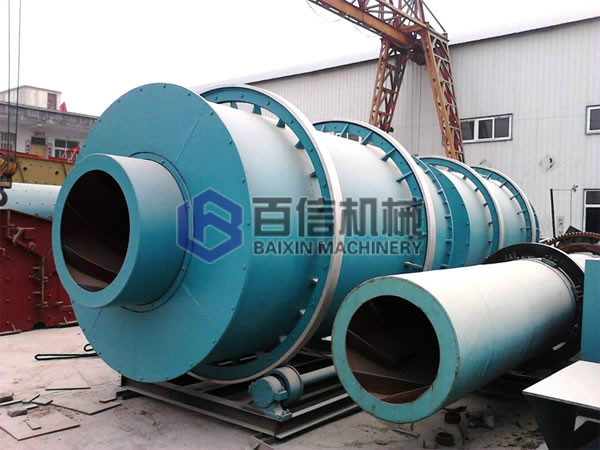

滾筒烘干機介紹
臥式回轉滾筒烘干機主要適用于顆粒狀物料、粉狀物料、有粘結性質物料等，廣泛適用于冶金、建材、食品、輕工、化工、煤炭、醫藥等產業中。
臥式回轉滾筒烘干機主要以煤為熱源，也可以使用煤氣、天然氣、生物質顆粒等燃料作為熱源使用。我廠根據用戶使用不同的燃料，設計相應熱源裝置與烘干機配套使用。
滾筒烘干機特點
1、臥式滾筒烘干機抗過載能力強、處理量大、燃料消耗少、干燥成本低；
2、采用順流干燥方式，煙氣與濕物料同一側進入干燥機，可以利用高溫?zé)煔猥@得很高的蒸發強度，烘干機出口溫度低、熱效率高；
3、可根據不同的物料性質改變運行參數，使物料在烘干機筒體內能夠形成穩定的全斷面料幕，質熱交換更為充分；
4、新型給料、排料裝置，杜絕了滾筒干燥機給料堵塞、不連接、不均勻和返料等現象，降低了除塵系統的負荷；
5、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，對物料水分、粘性的適應性更強；
6、烘干機實現了“零水平推力”，大大減少了擋托輪的磨損，筒體運轉平穩可靠；
7、烘干機采用“調心式托輪裝置”，使托輪和滾筒的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗；
8、可根據用戶要求控制產品粒度和水分。
滾筒烘干機結構原理

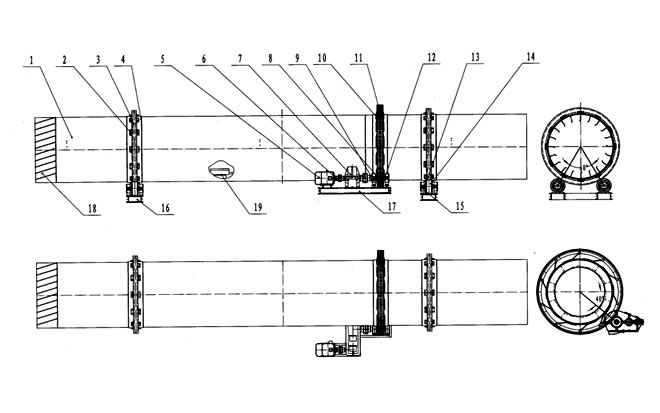

結構：臥式回轉滾筒烘干由1.筒體；2.輥圈墊塊；3.輥圈；4.包箍；5.電動機；6.聯軸器；7.減速機；8.小齒輪；9.軸承盒；10.彈簧板；11.大齒圈；12.主動軸；13.托輥軸；14.托輥；15.軸承；16.托輥底座；17.傳動底座；18.導料板；19.揚料板等部分組成
另外可根據用戶需求設計煤氣發生爐、燃料室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
臥式回轉滾筒烘干機工作原理：
干燥的濕物料由皮帶輸送機或斗式提升機送到烘干機進料口，物料通過進料裝置的溜槽從較高一端進入烘干機，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動，物料受重力的作用下運行到較低的一端。 在烘干機筒體內壁上裝有揚料板，揚料板將物料抄起又灑下，使物料與熱氣流充分接觸，提高干燥速率并促進物料前進，物料在筒體內前進的過程中，直接或間接得到了載熱體給熱，使?jié)裎锪系靡愿稍?，然后在出料端?jīng)皮帶輸送機或螺旋輸送機送出。
載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再排放。

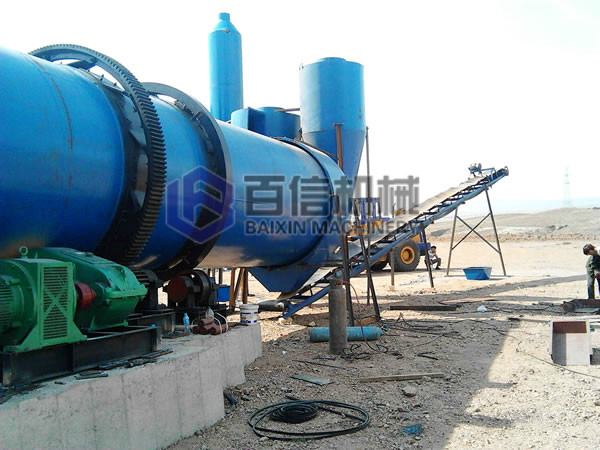

滾筒烘干機生產線安裝現場

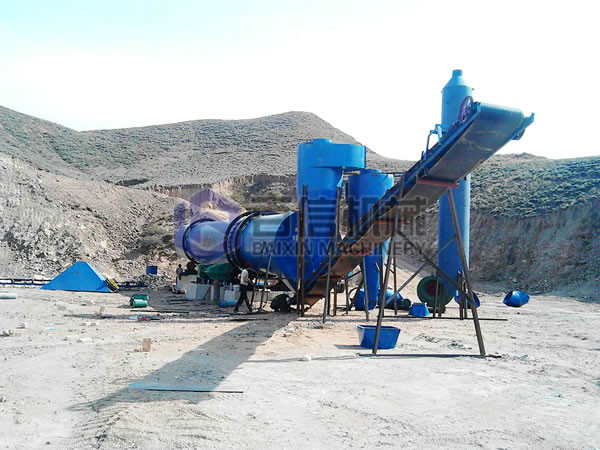

內蒙古包頭煤泥烘干機安裝現場?
滾筒烘干機技術參數
| 型號 | 滾筒直徑 (Φmm) |
滾筒長度 (m) |
主減速機 | 轉速 (r/min) |
生產能力 (T/h) |
功率 （kw） |
容積 (m3) |
重量 (kg) |
|
| 型號 | 速比 | ||||||||
| Φ0.6x8 | Φ600 | 8 | JZQ350-16-Ⅰ | 8 | 0.5-1.5 | 3 | 2.26 | 5.1 | |
| Φ0.8x10 | Φ800 | 10 | JZQ450-16-Ⅱ | 7.2 | 0.8-2.2 | 4 | 5.02 | 6.9 | |
| Φ1.0x10 | Φ1000 | 10 | JZQ450-16-Ⅱ | 6.73 | 1-3.8 | 5.5 | 7.85 | 7.5 | |
| Φ1.2x12 | Φ1200 | 12 | ZL50-16-Ⅰ | 5.8 | 1.8-5.5 | 11 | 13.31 | 13.8 | |
| Φ1.5x12 | Φ1500 | 12 | JZQ500-Ⅲ-2F | 16.46 | 4.8 | 4-9 | 15 | 21.2 | 22.3 |
| Φ1.5x15 | Φ1500 | 15 | ZQ50-16Ⅱ-2 | 16.46 | 4.8 | 4-10 | 18.5 | 26.5 | 28.8 |
| Φ1.8x14 | Φ1800 | 14 | JZQ650-Ⅲ | 18.84 | 3.2 | 6-12 | 30 | 48.22 | 39.8 |
| Φ2.2x12 | Φ2200 | 12 | JZQ650-Ⅲ | 31.5 | 3 | 10-20 | 30 | 45.6 | 40.5 |
| Φ2.2x14 | Φ2200 | 14 | JZQ750-Ⅲ | 31.5 | 3 | 10-22 | 37 | 53.2 | 48.3 |
| Φ2.2x16 | Φ2200 | 16 | JZQ750-Ⅲ | 31.5 | 3 | 10-23 | 37 | 60.1 | 51 |
| Φ2.2x18 | Φ2200 | 18 | JZQ750-Ⅲ | 31.5 | 3 | 10-25 | 37 | 70.43 | 53.3 |
| Φ2.4x14 | Φ2400 | 14 | ZL850-13-Ⅰ | 27.16 | 2.83 | 20-43 | 45 | 63.3 | 61.5 |
| Φ2.4x18 | Φ2400 | 18 | ZL85-13-Ⅰ | 27.16 | 2.83 | 20-40 | 45 | 81.4 | 68.6 |
| Φ2.4x20 | Φ2400 | 20 | ZL85-13-Ⅰ | 27.16 | 2.83 | 20-40 | 45 | 90.43 | 78.4 |
| Φ2.8x24 | Φ2800 | 24 | ZL100-16-Ⅰ | 31.5 | 2.59 | 20-45 | 55 | 147.8 | 97 |
| Φ3.0x20 | Φ3000 | 20 | ZL100-16-Ⅰ | 41.54 | 2.6 | 25-48 | 55 | 141.3 | 102 |
| Φ3.0x25 | Φ3000 | 25 | ZL100-16-Ⅰ | 41.54 | 2.6 | 25-48 | 75 | 176.7 | 110 |
| Φ3.2x25 | Φ3200 | 25 | ZLH115 | 41.54 | 2.1 | 30-55 | 110 | 201 | 148 |
|
注：產量比重以1為標準，以上為理論數據，生產時需按照實際情況為準。 |
|||||||||
專利證書
|
空氣能熱泵直連連續式烘干設備專利 |
空氣能熱泵側連連續式烘干設備專利 |
空氣能熱泵內置箱式烘干設備專利 |
